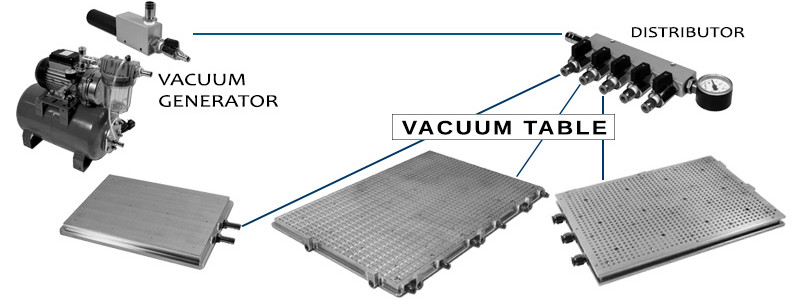

お使いの環境によっては異なるかもしれませんが、この説明書は、すぐに使い始めるためのおおまかなガイドとなります。 すぐに実行できます。

ここに記載されていない具体的な質問がある場合は、弊社までお問い合わせいただくか、ライブチャットでご相談ください。

Rシリーズ

  1. バキュームテーブルをTスロットまたはアダプタープレートに固定し、クランプを使用してテーブルの周りのリップに取り付けてください。
  2. テーブルから付属のホースを追加し、バキュームに接続します。
  3. テーブルの表面からグラブスクリューを外します。
  4. ワークピースの周囲にゴムコードを敷き、密閉性を高めます。
  5. ブレイクスルーミルの場合は、PVCマットを使用すると、テーブルの表面を保護することができます。
  6. テーブルの上にワークを置き、バキュームのスイッチを入れてください。

RALシリーズ

  1. バキュームテーブルをホストマシンのクランプでT溝に固定し、テーブルの周りのリップに取り付けてください。
  2. バキュームテーブルからマニホールドにホースを接続します。
  3. 付属のホースを使用して、マニホールドとベンチュリを接続します。
  4. 次に、ベンチュリーをコンプレッサーに接続します。
  5. テーブル表面のグラブスクリューを1つまたは複数（ワークの大きさによる）取り外します。
  6. ゴムひもで部品の周囲を密閉します。
  7. 部品を上に置きます。
  8. コンプレッサーの電源を入れ、マニホールドバルブとベンチュリーバルブを開きます。

RALプロシリーズ

  1. バキュームテーブルをホスト機のクランプでTスロットに固定し、テーブルの周囲のリップに取り付けます。
  2. RAL Proはベンチュリーとマニホールドが一体化されているため、ベンチュリーを真空発生器に接続するだけです。 を真空発生器に接続します。
  3. テーブル表面のグラブ・スクリューを1つまたは複数（ワークピースのサイズによる）取り外します。
  4. ゴムひもで部品の周囲を密閉します。
  5. 部品を上に置きます。

ST＆SEALシリーズ

  1. バキュームテーブルをT溝に固定します。
  2. 付属のホースをバキュームテーブルの穴（片側）に差し込みます。
  3. 掃除機をお使いの場合は、掃除機にアダプターを取り付け、掃除機テーブルのホースを接続します。
  4. 付属の穴ゴムマットをテーブルの上に置き、できるだけ多くの穴をふさぐようにします。
  5. テーブルの上にワークを置き、掃除機のスイッチを入れます。
